智能电动执行机构原理

2023/7/30 23:07:37 人评论次浏览分类：执行机构及附件仪表地址：//www.fkswng.com/product/5060.html

智能电动执行机构接收计算机控制系统的指令，由控制单元发出控制指令，调节电机的正转或反转，电机带动减速传动机构的旋转，从而驱动阀门的动作。传动机构带位置检测，信号反馈至控制单元，形成闭环调节回路，当阀门达到指定位置后，控制单元发出指令停止电机的旋转，由传动机构对阀门进行锁位。智能电动执行机构原理框图如下图所示。

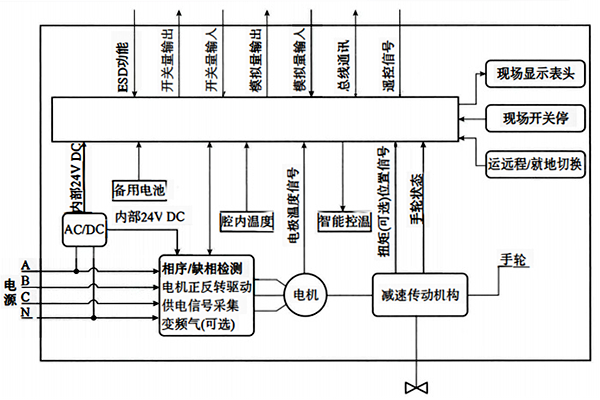

智能电动执行机构原理框图

根据《智能型阀门电动装置》(GB/T28270-2012)，智能电动执行机构配置紧急保护功能(ESD功能)，ESD功能可选高电平(0→1)或低电平(1→0)有效。当ESD功能触发时，智能电动执行机构可组态为超越就地控制、电机保护等，驱动阀门达到预设的ESD位置(全开、全关、保位或任意位置)。
