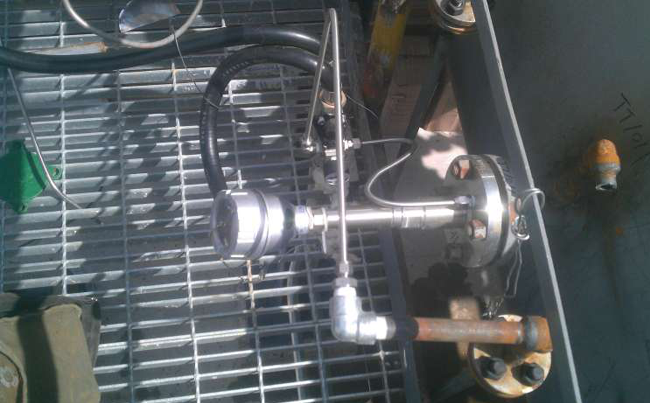

吹气式热电偶是在热电偶与外保护管之间构成流动气体回路，通过注入一定的惰性气体，以排除或减少高温条件下还原气体的渗入对热电偶的影响，从而延长热电偶的寿命和保证热电偶温度测量的准确性，使用温度800-1150℃。吹气式热电偶外护管为GH3039合金。吹气式热电偶是fkswng仪表针对冶金行业定型生产的产品。



吹气式热电偶主要技术指标
吹气式热电偶型号：WR□□－□6□7Ｑ
分度号：K分度号；S分度号；R分度号
误差：K分度号±2.5℃或±0.75%t；S分度号±1.5℃或±0.25%t；R分度号±1.5℃或±0.25%t
精度等级：Ⅱ级
进气压力：0.1MPa            
气体介质：氮气或氩气



吹气式热电偶选型表

---

WR①②-③④⑤⑥⑦-⑧/⑨-⑩-⑪

---

①热电偶类型
[N]：K分度号|镍铬-镍硅热电偶
[P]：S分度号|铂铑10-铂热电偶铑铂热电偶
[Q]：R分度号|铂铑13-铂热电偶

---

②热电偶对数
[省略]：单支式
[2]：双支式

---

③安装固定装置
[1]：无固定装置
[2]：固定螺纹（螺纹尺寸在⑪处标注）
[4]：固定法兰 （法兰标准、法兰规格和法兰材质要求，在⑪处标注）

---

④接线盒形式
[6]：防高温强腐蚀接线盒场合

---

⑤热偶外径（单位：mm）
[0]：Ф16mm
[1]：Ф20mm

---

⑥常用保护管材料/保护管长期最高使用温度
[7]：GH3039/1149℃(2100℉)，耐高温、抗氧化性能好

---

⑦热电偶特定用途及专用结构
[Q]：吹气式结构

---

⑧热电偶总长（单位：mm）

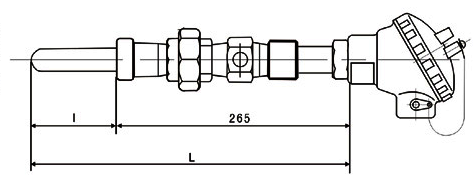

[***]：***（吹气式热电偶总长=吹气式热电偶插入深度+265mm）

---

⑨插入长度 mm
[***]：***

---

⑩热电偶精度等级
[2]：II级精度/常规供货
[1]：I级精度

---

⑪固定法兰和非标准螺纹安装补充说明
[螺纹要求]：螺纹尺寸及材质要求
[法兰要求]：法兰规格尺寸及法兰材质要求

---

吹气式热电偶选型举例
WRP-4617Q-1115/850-2-DN80 PN1.6/304
S型吹气式热电偶，固定法兰安装（DN80 PN1.6，法兰材质304），大空腔接线盒，外径φ20mm，外护管材质为GH3039，内装铠装热电偶芯子，总长为1115mm，插入深度为850mm，II级

WRN-2607Q-815/550-M33×2/316L
K型吹气式热电偶，M33×2螺纹安装，大空腔接线盒，外护管材质为GH3039，外径φ16mm，内装铠装热电偶芯子，总长为815mm，插入深度为550mm，II级
